(3) Spring-Batch Schema

Spring Batch Schema ERD

Spring Batch DB Schema

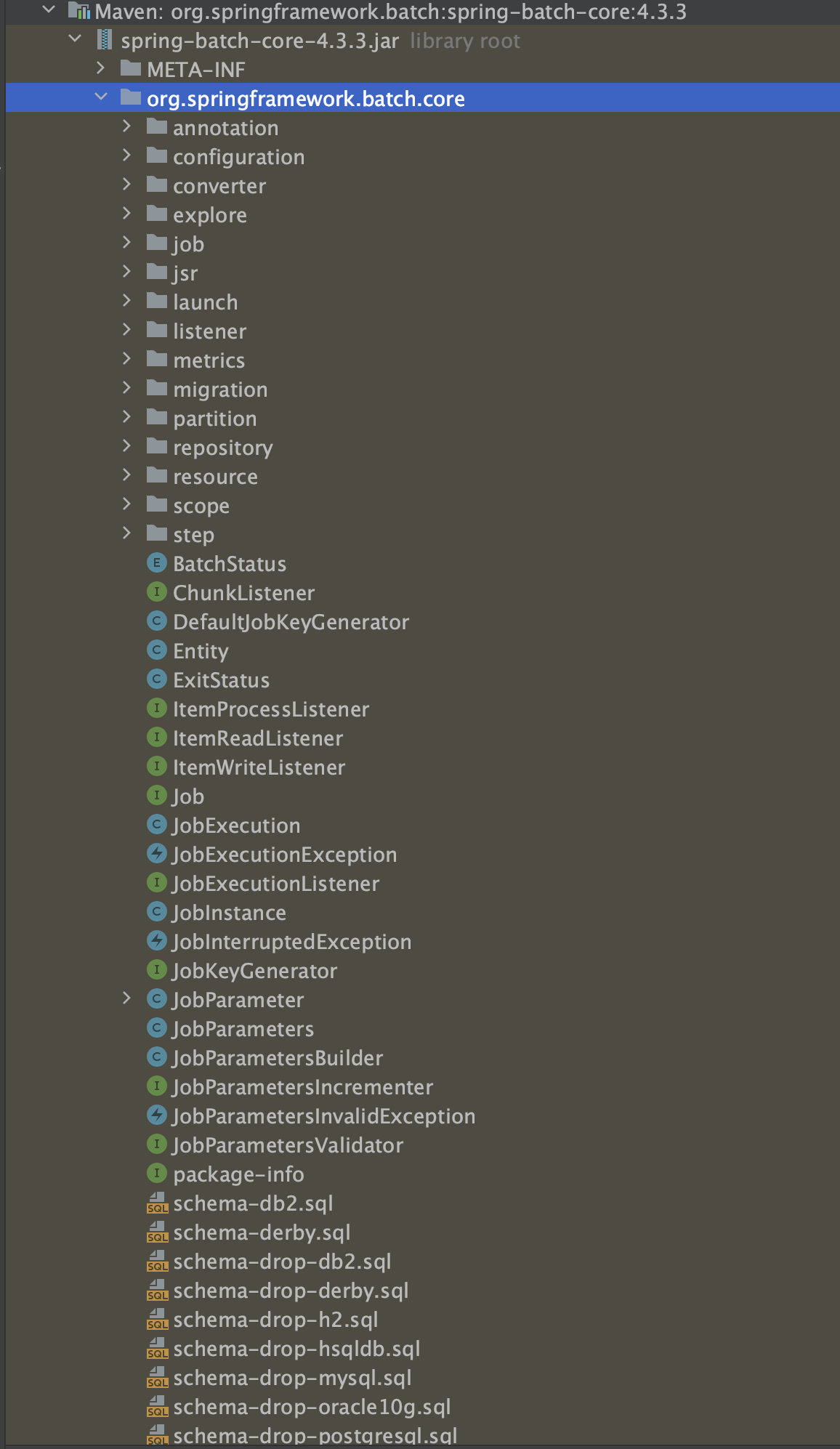

Table Schema 위치

• Spring Batch Core 내부에 존재

• DBMS 별로 Schema 정보 파일이 함께 존재

테이블 별 설명

테이블명	설명	Primary Key
BATCH_JOB_INSTANCE	JOB이 실행될 때 Job Instance 정보가 포함	JOB_INSTANCE_ID
BATCH_JOB_EXECUTION	JOB의 실행정보가 저장되며, JOB의 생성, 시작, 종료 시간, 실행 상태, 메시지 등을 관리	JOB_EXECUTION_ID
BATCH_JOB_EXECUTION_PARAMS	JOB과 함께 시작하는 jobParamter 정보를 저장 JOB_EXECUTION_ID 를 기준으로 관리	없음
BATCH_JOB_EXECUTION_CONTEXT	JOB이 실행된ㄴ 동안 여러가지 상태 정보, 공유 데이터를 직렬화(JSON)해서 저장. Step 간의 데이터 공유 가능	JOB_EXECUTION_ID
BATCH_STEP_EXECUTION	Step의 실행 정보가 저장되며, 생성, 시작, 종료, 실행 상태, 메시지 등을 관리	STEP_EXECUTION_ID
BATCH_STEP_EXECUTION_CONTEXT	Step의 실행동안 여러가지 상태정보, 공유 데이터를 직렬화(JSON) 하여 저장. Step 별로 저장되며, Step 간의 데이터는 서로 공유 할 수 없음	STEP_EXECUTION_ID



Reference

https://docs.spring.io/spring-batch/docs/current/reference/html/schema-appendix.html#metaDataSchema

Meta-Data Schema
